電路原理：采用MAX912构成具有温度补偿的電子防盗系统電路，其中用门头锁(或200cm2敷铜板)作為電容器的一个极板构成感应面。当人體靠近时成為另一个极板，产生一个随着人體接近而增加的電容值(介于 2pF至5pF之间)。如人體在距门头锁20cm时可产生大约2pF的電容值。由74HC04与晶體构成1MHz方波信号一路送至单片机PIC16C71 作為振荡信号，另一路送至接近感应探测電路，分两路送入异或门(XOR)，两路信号通过几乎相同的比较器传输到XOR输入端，其中一路通过比较器直接进入异或门的一个输入端，另一路被延时0.693R1C1秒并由比较器整形后送入另一输入端，R6和C4对XOR输出滤波后产生与距离成正比的電压。由于 XOR输出信号的占空比正比于R1、C1延时与比较器传输延时的总和，所以比较器延时的微小变化会掩盖感应電容的微小变化。图中的延时電容包括一个 33pF電容和15pF屏蔽線電容以及门头锁(或200cm2敷铜板)的感应電容。在输入方波的正半周，通过R1将等较的延时電容充電至于5V。当无人接近探测器时，该電容等于48pF，在上面一路XOR输入产生16.5ns的延时。当人體距探测器20cm处时，電容增加到期50pF，产生17.3ns延时，产生一个仅0.8ns的时间差。要检测出如此小的时间差，且在整个温度范围内要保证精度，比较器必须具有非常稳定的失调電压和传输延时(延迟时间同时受失调電压和传输延时的影响)。因此，采用高速、高精度電压比较器MAX912，并利用双比较器法使比较器失调電压、漂移、传输延迟等效应的影响相互抵消。

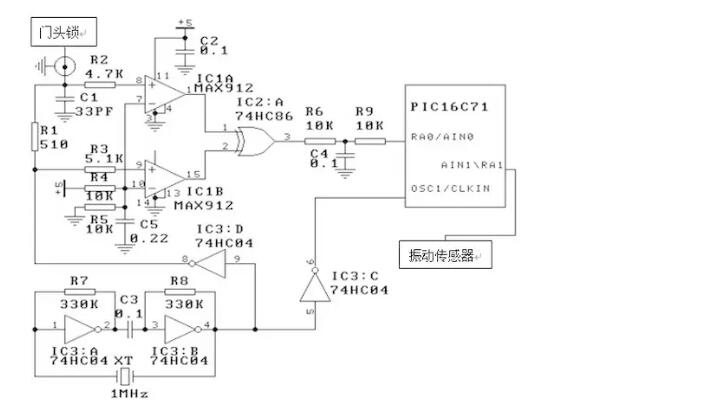

　　電子防盗系统電路原理图

　　将C4上的電压送入单片机PIC16C71A/D转换通道RA0，由单片机判定其告警距离及所持续的时间，若超出预设距离及持续时间后，再检测振动传感器的振动幅度及持续时间，若两种事件都成立，则判定為有人撬门，系统自动将报警信息通过闭路電视传输線送至终端识别、报警系统。
