不知道应急照明的强启原理

　　应急灯具应该用多少根線

　　应急照明也就无从谈起

　　下面是对应急照明强启原理的一些理解

　　一起来看一下吧~

　　01

　　先将应急照明分类

　　a、按控制方式不同分為：无控制，就地控制，集中控制;

　　b、按灯具点亮时间不同分為：常亮(如疏散方向指示灯和安全出口标志灯)，火灾或停電时才亮(如双头灯);

　　c、按强启方式不同分為：消防控制室信号强启，充電检测線失電后自带電池供電强启;

　　d、按是否自带電池：自带電池，不自带電池;

　　e、按灯具所具有的光源个数不同分為：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。

　　02

　　应急灯具的接線

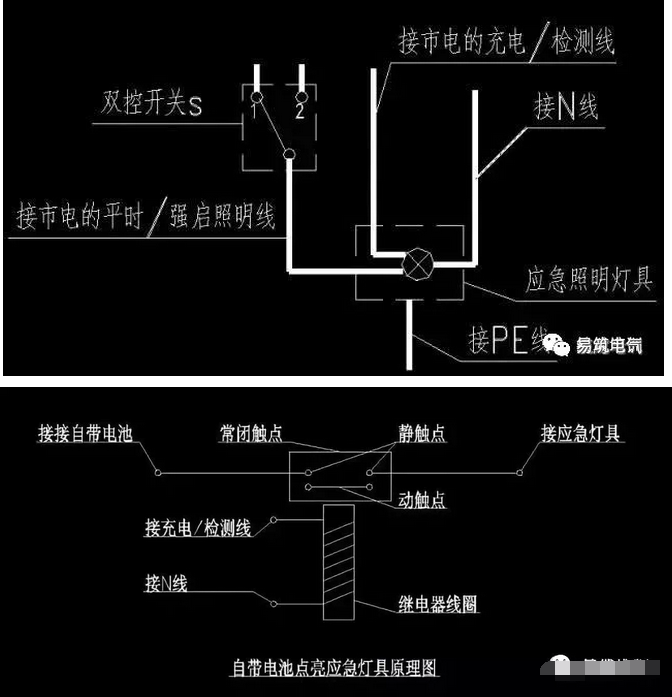

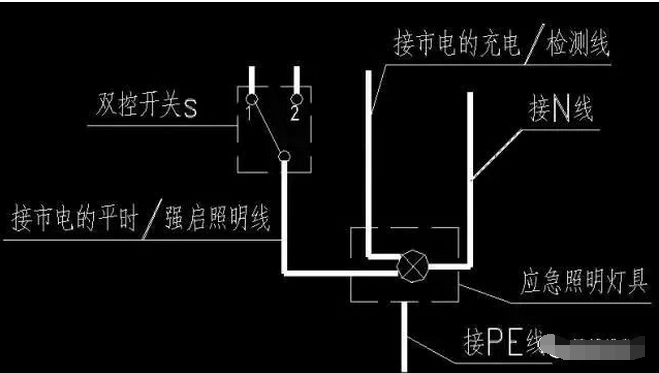

　　只含有应急光源且自带電池的应急灯具，即只含有一个光源。从应急灯具接出来的線最多的情况有4根，一根照明線，一根充電/检测線，一根N線，一根PE線，如下图：

　　充電/检测線一端接市電，另一端接应急灯具的自带電池。顾名思义，这根線有双重作用。在市電保持有電的状态下，此線用作给应急灯具的自带電池充電，在市電失電的情况下，通过检测線，将市電的零压信号传送给自带電池，由自带電池供電给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。

　　这是应急灯具在充電/检测線失電后自带電池供電的强启方式。為保证给应急灯具的自带電池充電，这根線一般情况下都是接通的，即有電状态。

　　平时/强启照明線的作用是：在非应急状态下，我们可以将此应急灯具作為普通灯看待和使用。非应急状态下，与双控开关S静触头1连接的导線处于有電状态，与双控开关S静触头2连接的导線处于失電状态。

　　双控开关S(此双控开关非应急状态下其实是一个单联单控开关)可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。在应急状态下且市電有電的情况下，与双控开关S静触头1、2连接的导線都处于有電状态，这根線会实现应急灯具的强启，这是消防控制室信号强启方式。

　　PE線接的是应急灯具的外壳，N線的作用就不多说了。

　　03

　　强启

　　所谓强启，是指在应急状态下将灯具点亮(非应急状态下点亮灯具不叫强启)。应急灯具的强启分為两种：

　　a、充電检测線失電，由自带電池供電给应急灯具;

　　b、充電检测線带電，应急照明强启線供電给应急灯具

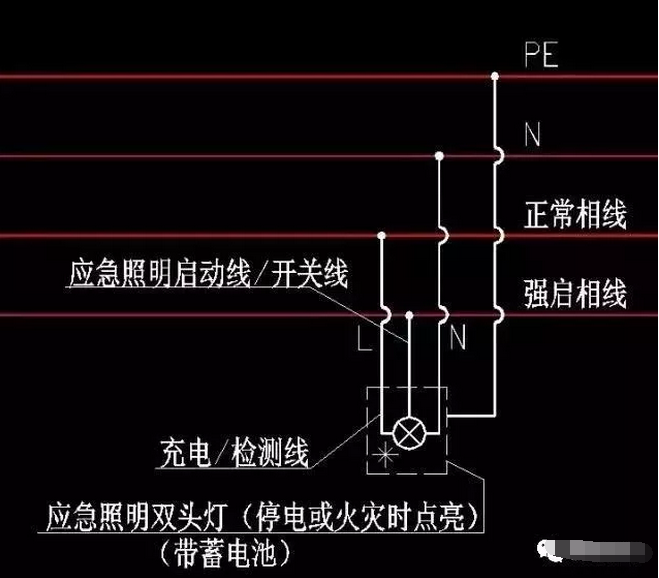

　　下面我们结合一个实际图例来讲解一下：

　　这是典型的双头灯接法，双头灯的特点是：平时不亮，停電或者火灾时点亮。

　　停電时应急双头灯具的启动。当停電时，充電检测線失電，继電器線圈失電，磁通為0，常闭触点闭合，将電池和应急灯具接通，灯具点亮。
